温湿度控制器




1、概述
     温湿度控制器产品主要用于高压开关柜、端子箱、环网柜、箱变等设备内部温度和湿度的调节控制。可有效防止因低温、高湿造成的设备故障以及受潮或结露引起的爬电、闪络事故的发生。产品分为普通系列、智能型数显系列和WSK220W型智能型温湿度控制器。

     普通型温湿度控制器采用进口高可靠温湿度传感器,结合稳定的模拟电路及电源技术制作而成。继电器动作、加热器故障电源等工作状态均由LED指示,用户一目了然,产品稳定可靠,能长期工作于强电磁场等恶劣环境中。

     智能型温湿度控制器以数码管方式显示温湿度值,有加热器、传感器故障指示,用户可通过按键编程自行设定系统参数。该仪表集测量、显示及控制于一体,精度高、测量范围宽,是一种适合于各个行业和领域的温湿度测量控制仪表。

注:

◆同时有温度、湿度控制时,传感器置于同一外壳,由同一点采集温度、湿度信息;
◆控制器常规为环境温度为环境湿度≥85%RH启动,温度≤5℃加热升温控制启动,≥40℃鼓风降温控制启动;
◆控制器型号选定后已经包括传感器,无需另行选定;
◆控制器选定型号后不包括加热器或风扇,须另行选定;
◆控制器至传感器之间的连接导线可用普通导线,长度不得超过20米,由用户自己配备;
◆用户如需要特殊型号、功能、参数请与本公司联系定制。

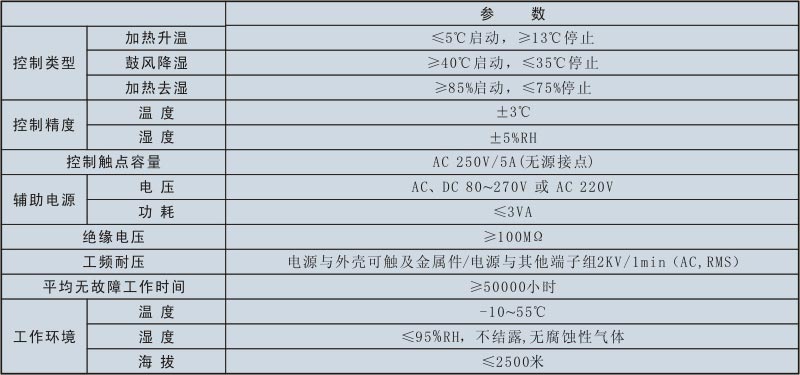

2、技术参数

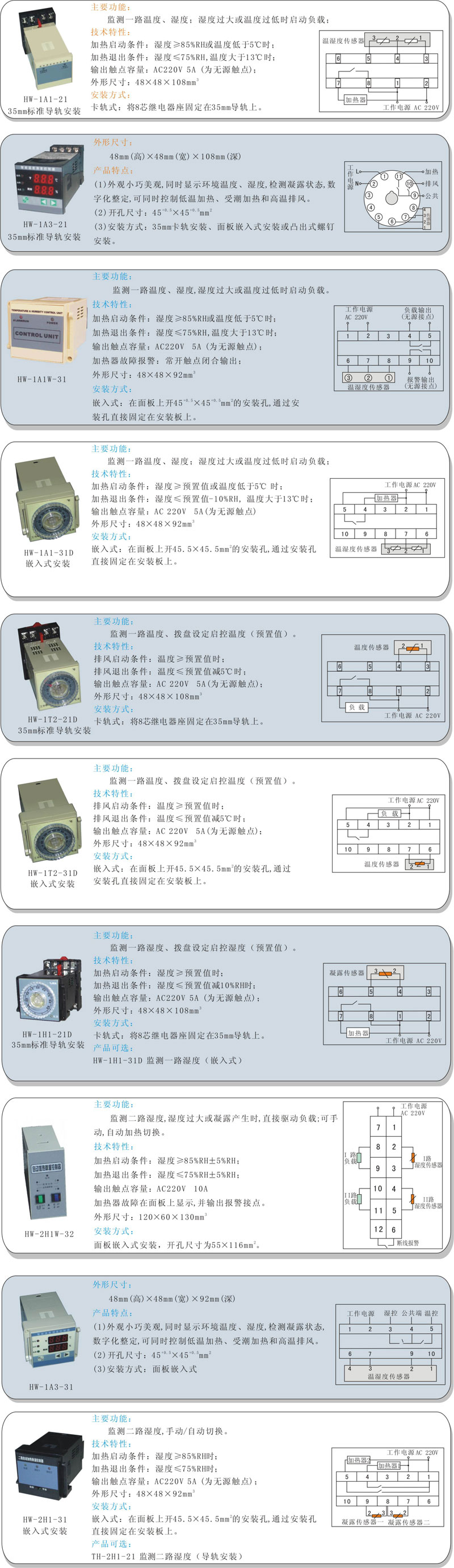

3、推荐型号

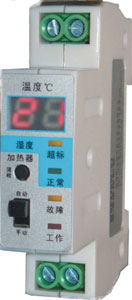

WSK220W型智能温湿度控制器

1、概述
WSK220W-01型智能温湿度控制器是主要为户内外开关柜、户外端子箱、隔离开关电动机构等装置设计的加热智能控制装置,确保开关柜,户外端子箱,电动机构等装置在任何环境下能正常稳定的工作。
2、产品特点

◆低功耗:本控制器采用最先进的开关电源控制芯片,加上低消耗的微处理芯片,最大功耗小于0.5W。
◆高精度:使用精密A/D转换型处理器对温湿度进行采样,温度显示误差±1℃,湿度误差小于5%,完全满足隔离开关的运行要求。
◆较强的环境适应性:在温度-25~+50℃,湿度小于90%的环境下可稳定工作。
◆抗干扰能力强:硬件上设计了干扰脉冲吸收回路,软件上增加了“看门狗”程序,使控制器能在较强电磁场下稳定工作。
◆温度数显功能:两位LED显示器显示机构箱内温度的瞬时值。
◆强检功能:在不具备加热条件时,能随时检查控制器及加热器的正常与否。
◆手动、自动转换功能:当控制器故障或需要长期加热时,可用“手动”档投切加热。

3、技术参数

◆温度显示:-8~+88℃±1℃
◆湿度显示:绿灯,正常;黄灯,超标
◆电源电压:220V(AC)±20% 50/60Hz
◆最大负载功率220W(阻性)
◆投切温度误差±2℃,湿度误差±5%
◆工作方式:连续
◆安装方式:嵌入式
◆环境温度:-25~+50℃,海拔≤2000M
◆相对湿度≤90%(25℃)

4、功能和使用

◆自动加热:当环境温度≤5℃,或相对湿度≥85%时,控制器接通加热器加热,工作指示灯亮;当温度 ≥13℃,相对湿度≤75%时,停止加热;当温度≥13℃,但相对湿度≥85%,仍继续加热,直到相对湿度≤75% 为止;箱内温度超过40℃,控制器停止工作。
◆手动加热:当控制器自身发生故障或者使用者认为需要加热时,把加热开关拨至“手动”位置,接通 加热器加热。当环境不需要加热时,拨至“自动”位置或关闭加热器回路电源即可。
◆强制检验: 当不具备加热条件时,为了检查控制器及加热器的好坏,请设置“强检”按钮, 按下“强检”按钮,工作指示灯亮,说明控制器和加热器工作正常。若此时工作指示灯不亮,故障指示灯亮,说明加热器损坏,请更换加热器。
◆温度显示:温度显示范围为-8~+88℃±1℃。
◆湿度显示: 湿度正常时,绿灯亮,超湿时黄灯亮。
◆加热器故障指示:当不接加热器或加热器损坏,在具备加热条件下(超湿、低温或强检),加热故障 指示灯亮。

5、安装和接线

◆外形尺寸:

80mm(高)×18.5mm(宽)×65mm(深)

◆安装方式:
