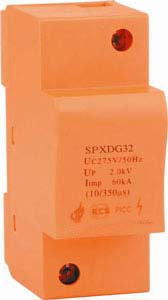

SPX系列电涌保护器

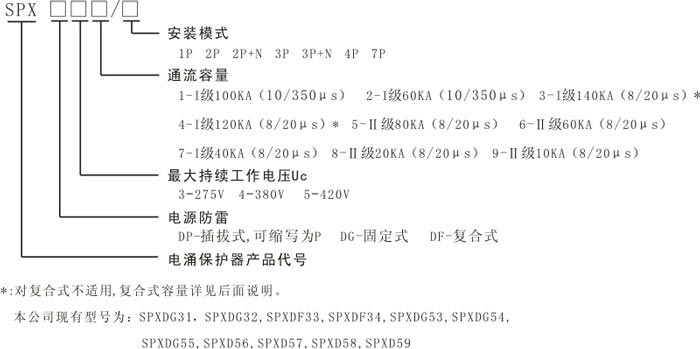

1、产品型号及含义

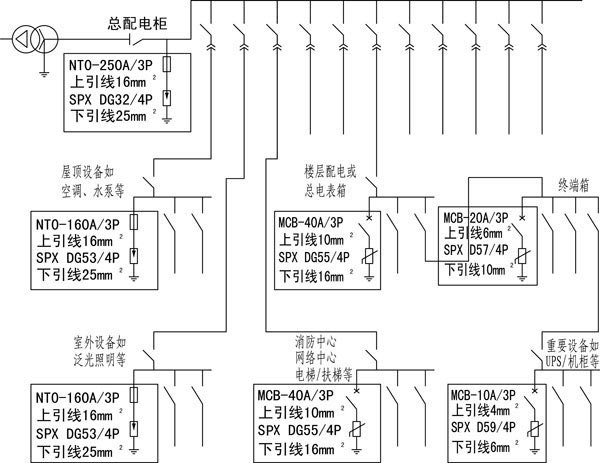

2、SPX低压配电系统电涌保护器快速选型

注:

◆以上产品选型以TN-S接地系统为例,其它接地系统请参考。如:TN-C-S系统中第一级保护SPD应选3P的产品,Tt接地系统中各级保护可选3P+N的产品。
◆后备保护对于第一级保护推荐使用快速熔断器,其开断电流一般不应小于该处的预计短路电流,以50KA为宜,第二级以后的后备保护推荐使用断路器,其开断电流以10KA为宜。

    变电所、超高层建筑、大型工厂、大型计算机中心、机场、火车枢纽站、五星级宾馆、大型港口等属于公共建筑物一栏,其总配电柜安装第一级SPD(SPXDG32),屋顶室外设备安装第一级SPD(SPXDG53);楼层配电柜等安装第二级SPD(SPXDG55);终端箱安装第三级SPD(SPXD57);若有重点需要保护的设备其前端可安装SPD(SPXD59)。

    四星级宾馆、10层以上的高层建筑或者住宅小区属于高档住宅一栏,其总配电柜安装第一级SPD(SPXDG53),屋顶室外设备安装第一级SPD(SPXDG54);楼层配电柜等安装第二级SPD(SPXDG55);终端箱安装第三级SPD(SPXD58)。

    三星级以下宾馆、6层左右的住宅小区属于多层住宅一栏,其小区总配电柜安装第一级SPD(SPXDG54),楼层配电柜等安装第二级SPD(SPXD56);终端箱安装第三级SPD(SPXD58)。

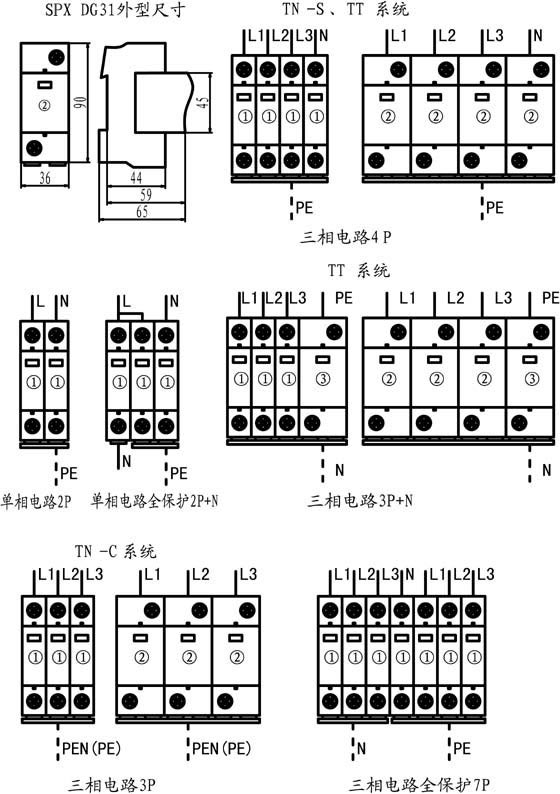

3、外形尺寸 接线方式
